La Electrónica

La web Electro-Radio la queremos dedicar exclusivamente a la otra parte del mundo de la radio libre, concretamente a la electrónica que es la parte más importante de toda la radio. Ni pretendemos en ningún momento dar en este apartado ninguna clase o lección técnica, pero sí es nuestra obligación recordar como fueron los duros  principios de muchas radios libres y comunitarias en España y el costoso esfuerzo de ponerlas en antena.

Anuncio de una conocida tienda que montaba emisores para radios libres

A principios de la década de los 80, muchas emisoras de radio libre funcionaban con equipos preconstruidos de manera artesanal, por los técnicos y la gente que formaban la radio. Por aquel entonces este tipo de emisoras tenían un presupuesto muy limitado, y un equipo emisor comercial de poca potencia tenía un precio en el mercado de 250.000 pesetas. Mucha gente con el soldador en la mano se ponía a construir estos equipos para poder estar en el aire.

Yo todavía recuerdo el primer equipo que monté hace más de 25 años, en un pasado que se desvanece en el transcurso del tiempo y el espacio. Por todo esto, pienso que este apartado de nuestra página web, traerá muchos recuerdos y habrá mucha gente que se sentirá muy identificada.

En la actualidad todas las emisoras de radio libre utilizan los mismos equipos que cualquier gran cadena comercial, eso sí, con mucha menos potencia. La cobertura de una radio libre y comunitaria se limita al casco urbano de las grandes ciudades, y no se dispone de repetidores ni otro tipo de instalaciones. Hoy en día muchas radios libres están siendo interferidas por "emisoras pirata" que emiten con grandes potencias ilegalmente.

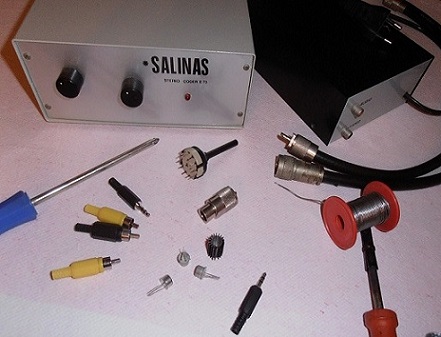

Todos los componentes para construir un emisor comercial por fm

Los primeros emisores de muchas radios libres eran tremendamente precarios, de una calidad ínfima y de vez en cuando nos daban algún que otro dolor de cabeza. El principal problema que tenían estos equipos preconstruidos, era que tenían la frecuencia de emisión totalmente inestable. Esto era causado por el oscilador del equipo; un trimmer (condensador variable) que al calentarse variaba su frecuencia de emisión. Si la emisora transmitía en el dial 107.1 Mhz se movía y subía al 107.2 Mhz o 107.3 Mhz. Esto a la larga resultaba un gran problema para muchos oyentes, sobretodo aquellos que se encontraban a una amplia distancia de la emisora de radio, ya que tenían que volver a resintonizar nuevamente sus receptores de fm. Con la llegada de los equipos sintetizados PLL (phase locred loop) en inglés, el problema se solucionó quedando la frecuencia de emisión totalmente estable. En algunas ocasiones teníamos que colocarle al emisor un par de condensadores electrolíticos, para reducirles por completo el molesto zumbido de corriente alterna que producían.

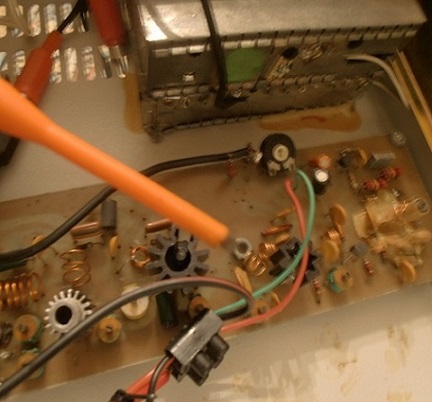

El  equipo emisor de frecuencia modulada  y en pleno ajuste

Los equipos de frecuencia inestable no se utilizan en la actualidad, salvo en algunas radios de colegios e institutos de F.P. donde muy extrañamente alguno podemos encontrar.

Existen páginas web en Internet de electrónica que todavía venden kits de montaje de emisores simples con la frecuencia inestable. Normalmente son emisoras entre 1-5 vatios. Estos kits se ponen a la venta para un montaje experimental de pequeñas emisoras de radio libre o para el aprendizaje de montajes electrónicos.

Los equipos preconstruidos de fm comercial en la ciudad de Valencia, eran conocidos en las emisoras libres y comunitarias por el nombre del técnico que los montaba, siendo Sanfer o Salinas mucho más conocidos. También existían tiendas de electrónica en Valencia que se dedicaban a la venta y montaje de estos equipos (como podemos apreciar en la primera fotografía) pero tenían un grave problema, no eran homologados. Pero todavía así, el resultado que daban (a la larga) era bastante aceptable.

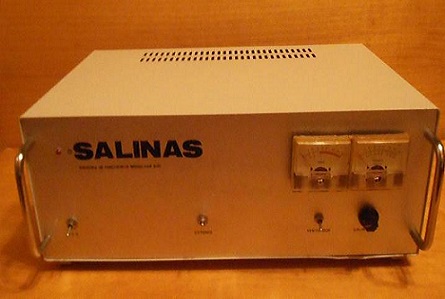

Equipo emisor de Doom Radio construido por R. Salinas

Mantener los equipos preconstruidos también era un gran gasto económico a lo largo de todo un año. Los transistores de potencia no aguantaban una emisión continua de muchos meses las 24 horas del día. Esto hacía que en un corto plazo de tiempo dichos transistores se quemaran. Sustituir los transistores salía por aquel entonces por unas 5.000 pesetas por unidad, lo que resultaba un gran gasto económico para una emisora libre con un presupuesto muy limitado. Por todos estos problemas técnicos, muchas emisoras organizaban fiestas y vendían lotería para poder comprar un equipo emisor sintetizado en mejores condiciones.

Los fenómenos naturales atmosféricos también suponían una grave amenaza para los equipos preconstruidos, más concretamente para un determinado tipo de antena. Cuando había tormenta y un rayo sonaba cerca de nuestros estudios, ponía en peligro la vida del equipo emisor. La electricidad estática que desprendía el rayo podía en instantes ser absorbida por las bobinas que se encontraban en las antenas de alta ganancia y destrozar por completo transistores, condensadores y resistencias del emisor.

Por culpa de este tipo de problemas, era aconsejable paralizar la emisión durante las tormentas y desconectar el cable de la antena. Esto se solucionó en un futuro colocando en la instalación una toma de tierra. También era muy aconsejable tapar las ranuras de algunas antenas con silicona, para así evitar que el agua de las tormentas penetrara en su interior.

Un cordial saludo,

Toni Bogart
